电捕焦油器电气图纸您需要吗？

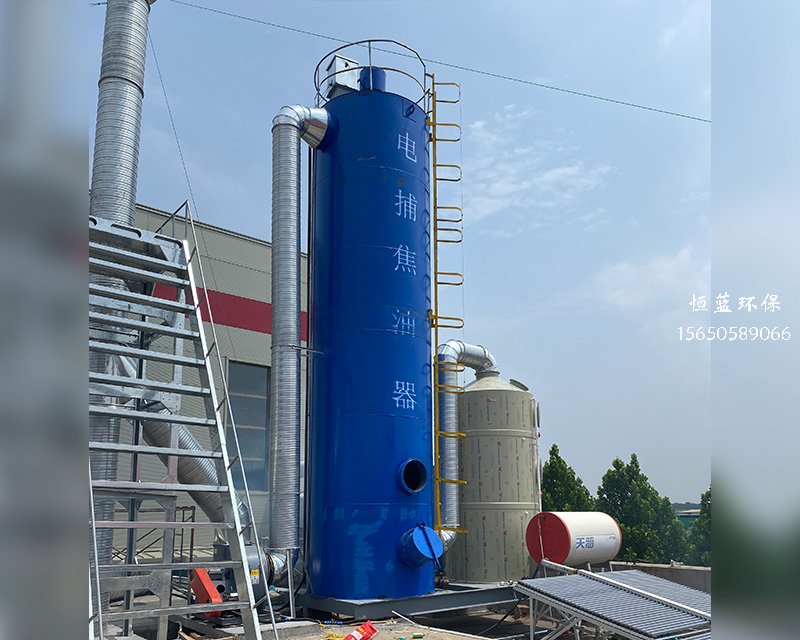

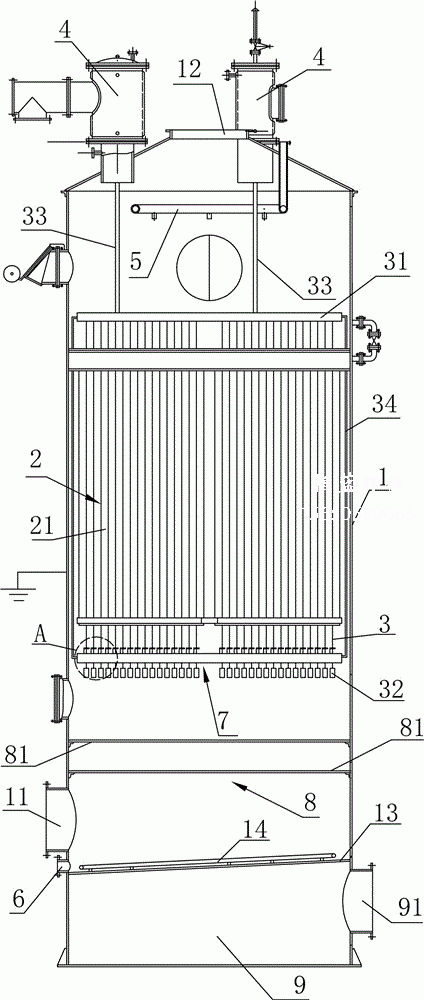

　　电捕焦油器电气图纸，电捕焦油器均由壳体、沉淀极、电晕极、上下吊架、气体再分布板、吹洗管、绝缘箱和馈电箱等部件组成，其主要区别是沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱。蜂窝式电捕焦油器是由通道截面为正六边形的蜂窝管组成。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。

　　用2.5～3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、有效空间利用率高、重量轻、耗钢材少和捕集特性好等优点,随着设备制造工艺水平的提高，蜂窝式电捕焦油器的优点会越来越受到人们的重视，必将逐步取代同心圆式和管式电捕焦油器。

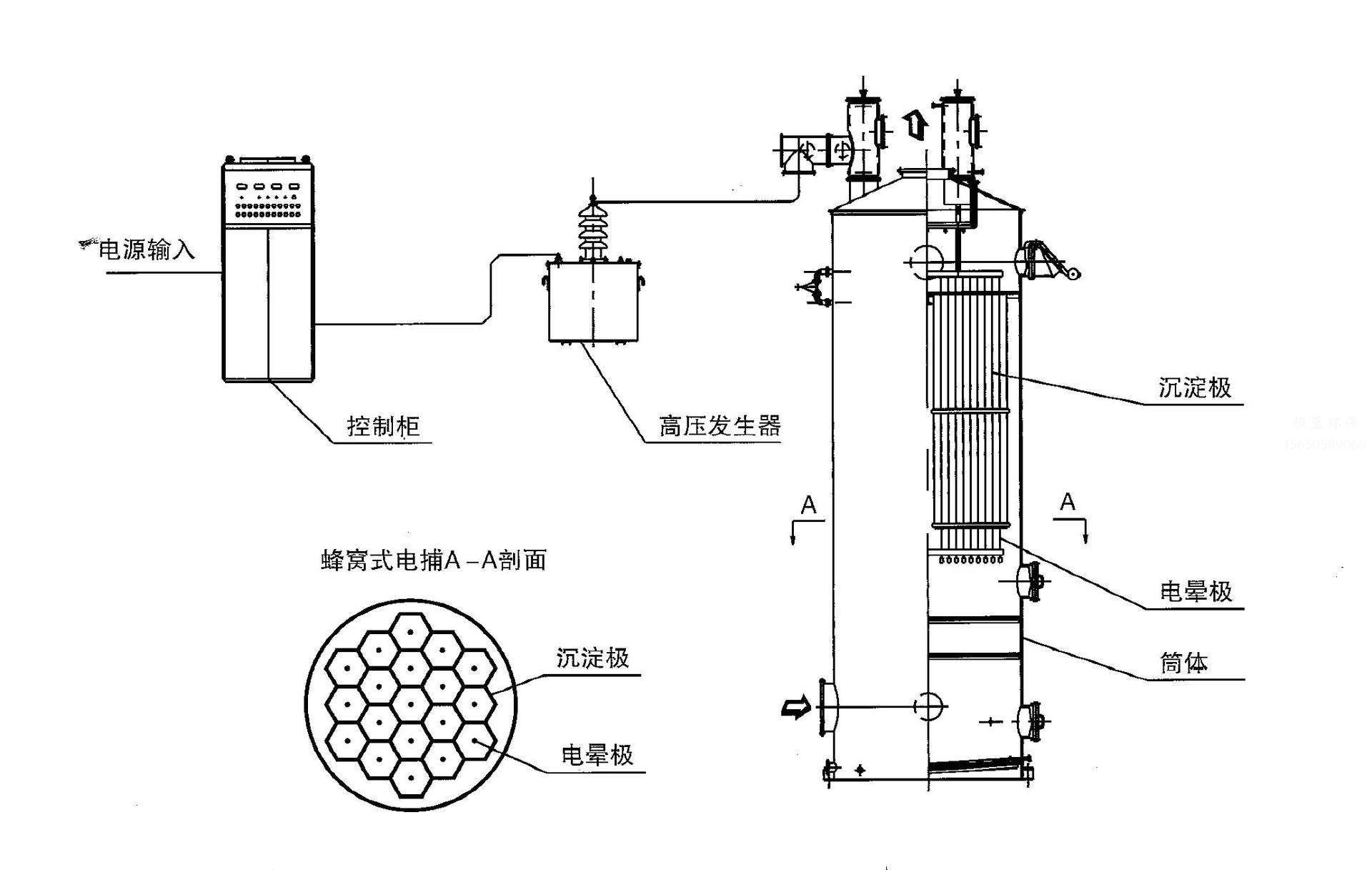

电捕焦油器电气图纸：

电捕焦油器系统组成：

　　电捕焦油器由“本体系统”和“电气系统”两个部分组成。

　　（1）电气系统由“控制柜”、“高压静电硅整流器”、“电晕极系统”三部分组成。

　　①高压电控柜：是电捕焦油器的控制中心，电源输入、工作电压调整和输出、运行故障报警和自动切除，均由柜内元器件和面板上的旋钮、按钮完成，运行状态由仪表和指示灯显示。

　　②高压静电硅整流器：将控制柜输出的交流电压经升压和整流变为直流高压后输给电晕极系统。

　　③电晕系统：主要部分是电晕线，并由高压瓷瓶、吊杆、上、下伞环及重锤等组成，该系统装于除焦油塔体内。当电晕线接通高压后，产生很强的高压电场，周围的气体介质发生电捕，产生电荷，使介质中的焦油、水雾、粉尘等混合物带上负电。
　　（2）本体系统

　　是除焦油的核心部件，其电晕极系统均匀地设置于该塔体各层内。当烟气从进气口送入塔体下部经配气板后，向上流经中部“沉淀极”区段，带有负电的焦油、水雾、粉尘等混合物，在该区段高压电场吸引力作用下，这些带负电的混合物被沉淀极（正极）吸捕而收集在极板上，在自身重力作用下沿极板下落，而后定期排出，经净化后的废气从塔体上部出气口逸出。
